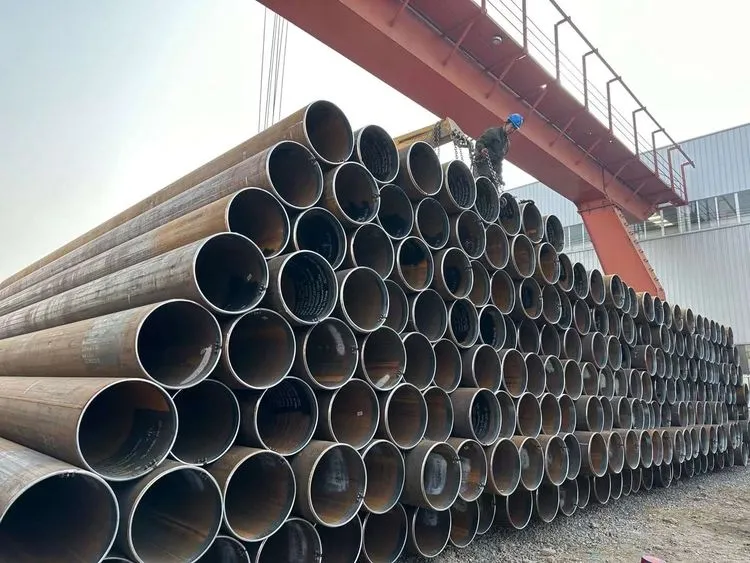

Pibell Dur LSAW
Pibell Dur Tanddwr Hydredol-Arc Wedi'i Weldio
Defnydd: Defnyddir ar gyfer danfon hylif pwysedd isel, fel dŵr, nwy ac olew.
Proses:
LSAW - UO(UOE), RB(RBE), JCO(JCOE)
DSAW -Arc tanddwr dwbl wedi'i weldio
Safon:API 5L, API 5CT, ASTM 53, EN10217, DIN 2458. YW 3589, GB/T3091, GB/T9711
Tystysgrif:EN10217% 2C EN10219
Diamedr Allan:355.6mm– 1626mm
Trwch wal:8 -50mm
Hyd:hyd at 12m
Gradd Dur:
API 5L: GR B, X42, X46, X56, X60, X65, X70
ASTM A53% 3a GR A, GR B, GR C
EN: S275% 2c S275JR, S355JRH, S355J2H
GB: Q195% 2c Q215, Q235% 2c Q345, L175, L210, L245, L320, L{8}}% L555
Arwyneb:Cotio Epocsi bond ymasiad, Epocsi Tar Glo, 3PE, Gorchudd Diflan, Gorchuddio Bitwmen, Gorchudd Olew Du yn unol â gofynion y cwsmer
Prawf:Dadansoddiad Cydran Cemegol, Priodweddau Mecanyddol (Cryfder tynnol yn y pen draw, cryfder Cynnyrch, Elongation), Priodweddau Technegol (Prawf Gwastadu, Prawf Plygu, Prawf Chwythu, Prawf Effaith), Arolygiad Maint Allanol, Prawf Hydrostatig, Prawf Pelydr-X.
Tystysgrif Prawf Melin:EN 10204% 2f3.1B
Trwch Wal
Pibell Llinell API 5L
GRADD DUR
API 5L PSL1% 2fPSL2 GR B % 2c X42, X46, X52% 2c X60% 2c X65% 2c X70
CYFANSODDIAD CEMEGOL DUR
|
GRADD DUR |
% yn ôl màs, Uchafswm |
||||
|
C |
Os |
Mn |
P |
S |
|
|
GR B |
0.26 |
0.40 |
1.20 |
0.030 |
0.030 |
|
X42 |
0.26 |
0.40 |
1.30 |
0.030 |
0.030 |
|
X46 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X52 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X56 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X60 |
0.26 |
0.40 |
1.40 |
0.030 |
0.030 |
|
X65 |
0.26 |
0.40 |
1.45 |
0.030 |
0.030 |
|
X70 |
0.26 |
0.40 |
1.65 |
0.030 |
0.030 |
EIDDO MECANYDDOL
|
GRADD DUR |
Nerth cynnyrch, min. psi (MPa) |
Cryfder tynnol, min. psi (MPa) |
Elongation mewn 2 mewn., min. % |
|
GR B |
245 |
415 |
|
|
X42 |
290 |
415 |
|
|
X46 |
320 |
435 |
|
|
X52 |
360 |
460 |
|
|
X56 |
390 |
490 |
|
|
X60 |
415 |
520 |
|
|
X65 |
450 |
535 |
|
|
X70 |
485 |
570 |
PRAWF GOFYNNOL
Dadansoddiad Cemegol, Prawf Mecanyddol, Archwiliad Gweledol, Prawf Tensiwn, Gwiriad Dimensiwn
Prawf Plygu, Prawf Gwastadu, Prawf Effaith, Prawf DWT, Prawf NDT
Prawf Hydrostatig, Prawf Caledwch…..
Pibell Dur ASTM A53
Pibell Dur ASTM A53 GR B
CYFANSODDIAD CEMEGOL DUR
Rhaid i'r dur gydymffurfio â'r gofynion canlynol o ran cyfansoddiad cemegol:
|
GRADD DUR |
Cyfansoddi Uchafswm, % |
||||||||
|
C |
Mn |
P |
S |
Cu |
Ni |
Cr |
Mo |
V |
|
|
GR B |
0.30 |
1.20 |
0.05 |
0.05 |
0.40 |
0.40 |
0.40 |
0.15 |
0.08 |
EIDDO MECANYDDOL
|
GRADD DUR |
Cryfder tynnol, min, Psi (MPA) |
Cryfder Cynnyrch , min, psi, (MPA) |
|
GR B |
60 000 (415) |
350 000 (240) |
